以往测试智能手表，往往会从产品的外观开始。但今天我们打算从芯片讲起。

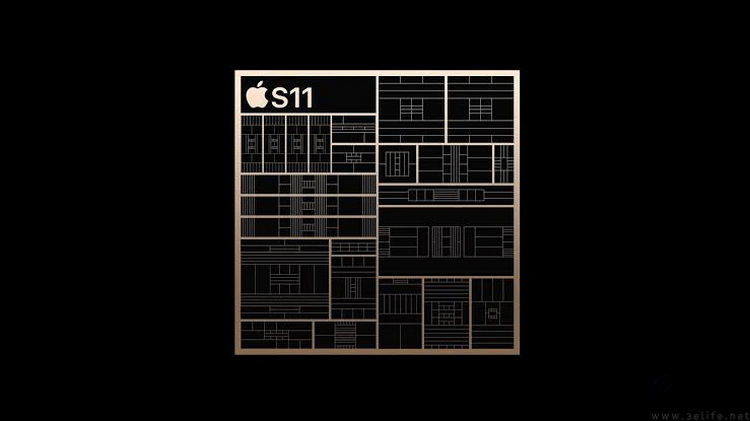

苹果方面公布的信息显示，Apple Watch Series12使用的是被称为“S11”的SiP系统级封装方案，大家可以将其理解为把处理器、内存、无线通讯芯片封装在一起的一个模块。

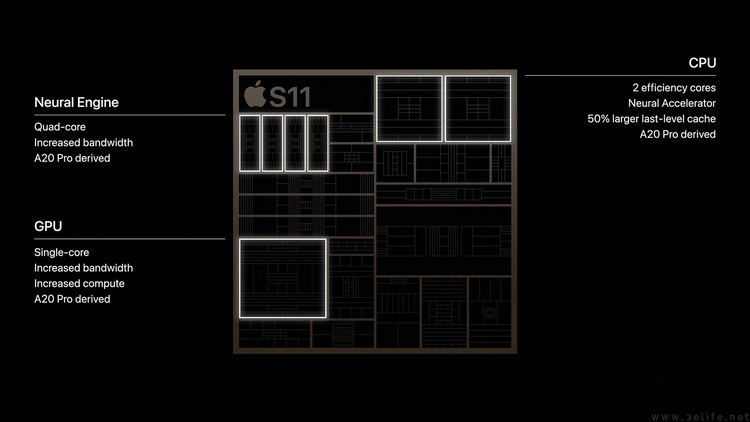

在这个模块内部，苹果采用了一颗型号为“T8320”的处理器。它基于台积电2nm制程打造，集成了两颗1.6GHz的“Nevis”自研架构CPU、一颗单核配置的Apple G18M GPU，以及四颗1GHz的NPU单元。

如果只看核心数和频率，S11似乎并不突出。但这套配置真正恐怖之处，在于它几乎就是iPhone 18 Pro系列里A20 Pro的微缩版本。

也就是说，苹果是直接将智能手机里目前最新的制程与架构，直接搬到了智能手表上。

如果还没意识到它有什么特别，我们可以说得更详细一点。比如这两颗Nevis E Core核心，它们共享了高达6MB的L2缓存。这是什么概念呢？要知道，在Arm的公版设计里，只有C1-Ultra、C2-Ultra这类超大核，才能做到3MB或更大的单核L2配置。所以Apple Watch Series12的这两颗“小核”虽然主频不高，但其真实IPC和性能水平，可真不能当“小核”看待。

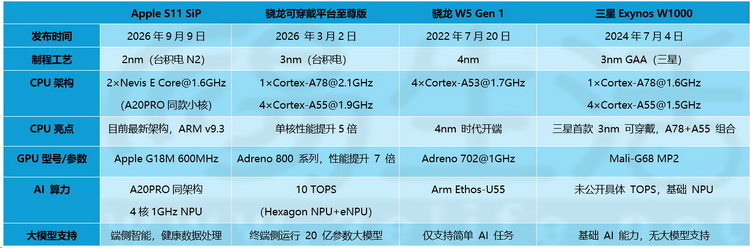

如此一来，当我们将S11 SiP与目前行业中的其他几款旗舰安卓智能手表方案放在一起的时候，就能很容易发现，Apple Watch Series12这次在硬件层面的算力优势，很有可能是完全压倒性的。

当然，就算是不关注这些硬件细节的朋友，只用看Apple Watch Series12的内存、存储配置，也能发现它在性能层面的不一样。

毕竟在整个智能手表行业，现在哪里有第二款会给到3GB内存+64GB存储的产品。仅从这个存储配置大家也能看出，苹果在有意强调Apple Watch Series12的算力，并且可能为将来更大的端侧AI和更复杂的第三方App，早早地就做好了准备。
